功能
在出现谐振时由于跳频段小心处理机器机械系统，可参数化的斜坡上升/下降次数，650 s，斜坡滤波，以及在开动电机时使变频器接通（快速启动）
通过断电或电源故障后的自动重启功能，增强了安装可用性
快速电流限值（FCL），用于负载突然变化时的无脱扣操作
可编程的特征曲线V/f（如，同步电机）
快速 DC和 混合制动，无外设制动电阻器
通过 VDCmax控制器限制直流电环节电压
滑差补偿，电机电位计功能和三个定速定位点
可配置的增压器，用于启动和加速时的更高动态反应
电机止动闸功能，用来控制一个外设的机械制动器
优点
? 模块式设计造就高度灵活性，能够适应对驱动方案的未来需求
- 可在通电状态下（热插拔）更换控制单元
- 采用插接式端子
- 设备更换步骤简单，便于维护
? 集成了安全功能，因此将驱动集成至采用安全方案的机械或设
备时成本***降低
? 支持基于 PROFIdrive Profile 4.0 的 PROFINET 或 PROFIBUS 通讯
- 可实现全厂范围内的工程设计
- 易于操控
? 采用创新的回路设计（双向输入整流器和“降容的”直流母线），
使用功率模块 PM250 时可将负载的动能回馈至供电系统。由于
具备回馈能力，因此不需要通过制动电阻将再生能量转换为热
能，从而使能耗***降低。
? 集成了 USB 接口，使本地调试和诊断更为简单
? 集成了针对泵、风机和压缩机应用的功能，例如 ：
- 4 个可自由编程的 PID 控制器
- 针对具体应用的向导
- 配备 Pt1000/LG-Ni1000 温度传感器接口
- AC 230 V 继电器
- 3 个可自由编程的数字定时开关
? 带 CU250S-2 控制单元 ：集成的定位功能（基本定位器 EPos）可
在运行过程中实现高动态特性的定位任务。定位可通过增量编
码器或/和值编码器 (SSI) 来实现
? 带 CU250S-2 控制单元 ：编码器接口 DRIVE-CLiQ、HTL/TTL/SSI
(SUB-D) 和旋转变压器/HTL（端子）
? 带 CU250S-2 控制单元 ：采用无编码器和带编码器的矢量控制
? 采用 BICO 技术，从而集成了控制功能
? 创新的冷却方案和电子模块上的涂层有助于提升牢固度和延长寿命
- 采用外部散热器
- 电子器件不设在通风道中
- 控制单元完全采用对流冷却
- 最重要的组件特别设有涂层
? 设备易于更换，且可通过可选的操作面板或存储卡实现省时的
参数复制
? 脉冲频***，电机运行时产生的噪音低
? 设计紧凑，节省空间
? 针对 50 Hz 或 60 Hz 电机（IEC 电机或 NEMA 电机），可通过软
件参数调整应用
? 对静态或脉冲信号进行 2 线 /3 线控制，从而通过数字量输入进
行全局控制
? 采用统一的配置工具，如 SIZER for Siemens Drives、STARTER、
SINAMICS Startdrive、Drive ES，从而确保快速的选型和简单的
调试。STARTER 通过 Drive ES Basic 集成至 STEP 7，因而具备集
中数据管理和全集成通讯的优势。
■ 设计
面向应用的 SINAMICS G120 结构设计

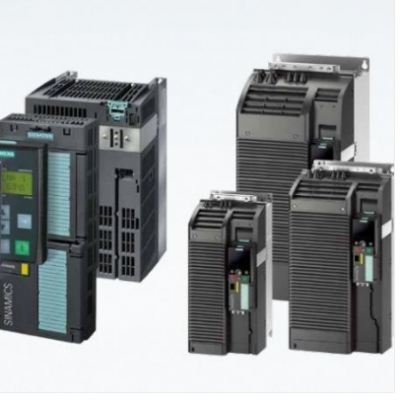

SINAMICS G120 标准型变频器是一款用于标准驱动的模块式变频
器。得益于模块式的系统设计，只需通过两到三个步骤即可选定
最合适的 SINAMICS G120 规格。
选择控制单元
首先，将 I/O 数量和可能需要的附加功能（例如 Safety Integrated
或 HVAC）作为考量依据，选择最适合的控制模块。该模块中已集
成了通讯选件，因此无需单独订购或插接。根据应用领域的不同，
提供三个产品系列。
控制单元 CU230P-2
控制单元 CU230P-2 专门设计用于泵、风机和压缩机应用。
控制单元 CU230P-2 用于泵、风机和压缩机的 SINAMICS G120P 变
频器和 SINAMICS G120P 变频调速柜。
详细信息请见产品样本 D 35。
控制单元 CU240B-2 和 CU240E-2
控制单元 CU240B-2 和 CU240E-2 适用于普通机械制造领域的各
种应用，例如输送带、混料机和挤出机。
控制单元 CU250S-2
控制单元 CU250S-2 适用于对转速控制有高要求的独立驱动（例
如 ：挤出机和离心机）以及定位任务（例如 ：输送带和升 / 降机）。
此外，也可实现无直流耦合的多电机驱动，例如 ：拉丝机及简易物
料输送带。
设计
选择功率模块
将所需的电机功率、输入电压以及期望的制动周期作为考量依
据，从而快速地选定功率单元。防护等级为 IP20 的功率模块
设计安装在开关柜中。
